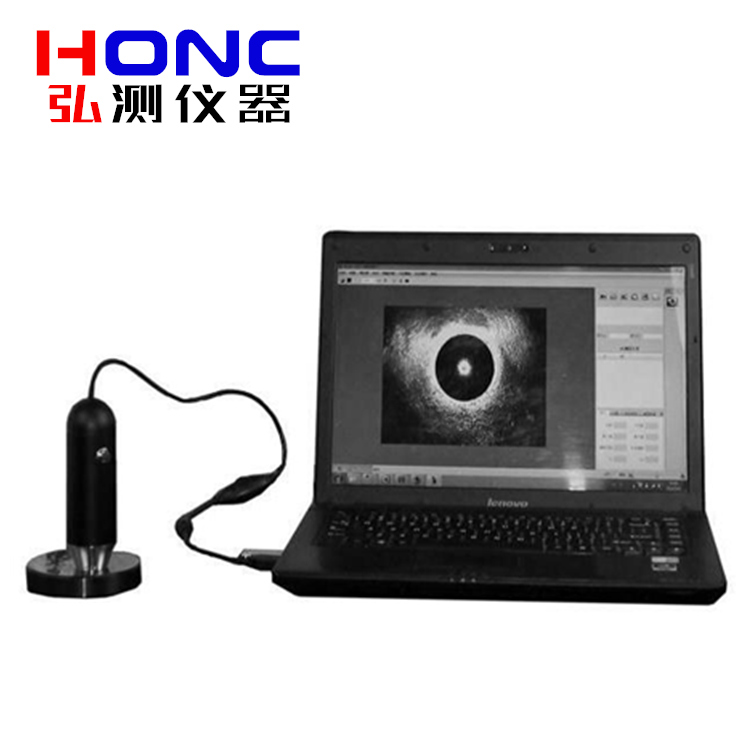

THBS-MA-P型 便携式布氏硬度自动测量系统

THBS-MA-P型 便携式布氏硬度自动测量系统

 产品简介   Product introduction

布氏计算机测试系统，通过数字成像技术及图像识别技术，对布氏压痕进行自动分析及精确测量，消除人工读数的疲劳及读数误差。整个测量过程可以在一秒中之内完成。在压痕图像上，自动寻找最符合压痕特点的像素，高速分析，自动读数。最多时，系统会对同一压痕测量800个直径，以保证高精度及高重复性。突破传统压痕读取技术只能对表面光洁图像进行测量的局限性，使系统可以在工业车间环境及工件上正常使用。对标准块压痕、有阴影压痕、背景模糊压痕、椭圆压痕均自动测量。

 应用范围   Applications

1、在天然状态或退火状态下钢的布氏硬度值与抗拉强度值；

2、在精练淬火或淬火加回火状态下钢的布氏硬度值与抗拉强度值；

3、铸铁的布氏硬度；

4、黄铜铸件的布氏硬度；

5、辗压黄铜的布氏硬度；

6、紫铜的布氏硬度；

7、锡青铜合金的布氏硬度；

8、铝合金铸件的布氏硬度；

9、特别适用于工作现场对大型零部件进行布氏硬度的检验；

 性能特点   Performance characteristics

1． 方便的携带性能：整套系统设计小巧精致、安装方便、操作简单。

2． 专业的光学设计：保证布氏压痕图像清晰、边界分明。两种放大倍数的物镜，大小压痕均能放大到**测量大小，提高测量准确性；

3． 高分辨数字成像：采用工业级数字摄像头，图像清晰。

4． 精准的图像分析：综合形状、亮度及边缘计算，提高测量结果的准确性。

5． 高速的测量速度：自动测量，实时计算准确的硬度值及压痕直径。

6． 宽广的适用范围：试验室，或工业车间；抛光工件，或锈蚀的试样；均能获得准确测试结果。

7． 强大的软件功能：单件测量、批量测量、ASTM/国标硬度换算表、数据及图像存储、数据库查询、不合格值报警及支持SPC程序。

主要功能：

1． 图像采集：实时显示硬度压痕图像，可存储、打印图像。

2． 压痕测量：自动测量，重复性好、准确性高、适用性广。同时支持手动测量和手动调整。

3． 标定方式：使用标准硬度块标定或长度标尺标定

4． 硬度换算：依据GB/ASTM 标准，自动进行布氏—洛氏—维氏等多种硬度转换。

5． 图文报告：自动记录测量数据，按用户定制输出WORD 报告。

6． 数据导出：自动记录测量数据，所有数据按EXCEL 格式保存。

7． 数据库支持：支持数据库，方便用户查询。

 技术指标   Technical indicators

1． 测量范围： 1.2mm 至6mm

2． 数字成像：130 万工业级数字摄像头

3． 放大倍数：１Ｘ，２Ｘ

4． 测量方式：自动/手动

5． 标定方式：标准硬度块/长度标尺

6． 支持语言：中文

7． 电 源：USB 供电。

8． 重 量：0.5 公斤

 标准配置   Standard configuration

1．测量头（内含摄像头）

2．长镜筒（用于测量小压痕）

3．连线及接口

4．布氏标准硬度块

5．仪表箱

6、说明书
