德国KK MIC10、MIC10DL型 超声波硬度计

 产品简介   Product introduction

MIC10、MIC10DL型 超声波硬度计

 产品简介   Product introduction

德国GE/K.K(KrautKramer)公司超声波硬度计MIC10/MIC10DL利用UCI(Ultrasonic Contact Impedance-超声波接触阻抗)方法能快速、方便地对维氏硬度凹处进行评价，无需使用显微镜。MIC10使用电池供电，可在现场快速使用，在各方面不受限制，甚至可用在端头位置。该仪器可适用于任何形状、尺寸的大多数细晶粒、材料，特别适合于小公差范围内确定材料特性。可测量的工件部位包括法兰盘边缘和齿轮根部，也可在任何方向测量，如水平或垂直向上。

超声波接触阻抗法（UCI）进行现场硬度测试根据ASTM A 1038进行标准化探头测试负荷为1N (HV0.1) 到 98N (HV10)可自动换算为不同的硬度标准和张力强度标准可显示单个测量值或一系列测试的平均值数据记录器具有测量数据和仪器设置的内部数据存储功能超声波硬度计MIC10运用小巧轻便的MIC 10基本上能适用于任何地方–可以在为测试大型容器和管道而搭建的临时支架使用，也可以测试处于任何位置的元件。

UCI原理尤其适合测试大小形状不等的纹理精细的材料以及热处理表面。小巧精细的探头能够对诸如齿面和齿轮根部等难以触及的位置进行测量。导向装置和导向架能帮助进行精密焊接测试（HAZ）。

 性能特点   Performance characteristics

■   高精度测量：由于连续频率测量在进入测量表面的穿透过程中得到监控；

■   硬度值的变化和显示：单位HV、HB、HRC、HRB和抗拉强度N/mm2；

■   MIC10DL为存储型，配备有内部存储器和附加存储卡；

■   内部数据记录器可记录约1500个测量值，另有存储卡可存储约590个测量值；

■   可打印静态指示功能(最大读数、最小读数、绝对和相对标准偏差)；

■   RS232接口可通过计算机机遥控或通过打印机可将检测结果存档；

■   根据超声波接触阻抗 (UCI)法现场检测硬度；

■   根据ASTM A 1038标准化；

■   探头的检测负载为1N (HV0.1) 到 98N (HV10)；

■   自动转化成不同的硬度标尺和抗拉强度；

■   显示系列检测的单值或平均值；

■   数据记录器具有测量数据和仪器设置的内部数据存储器；

随时随地，快速高效

■   与我们MICRODUR系列其他的硬度测 试仪一样，MIC 10根据超声波接触阻 抗（UCI）方法进行测量。这种方法 使得定位探头及读取读数方便迅速。 这是因为材料表面的维氏金刚石压 头是以电子方式测量并立刻显示硬 度值，而没有用繁琐的光学显微镜 评估。

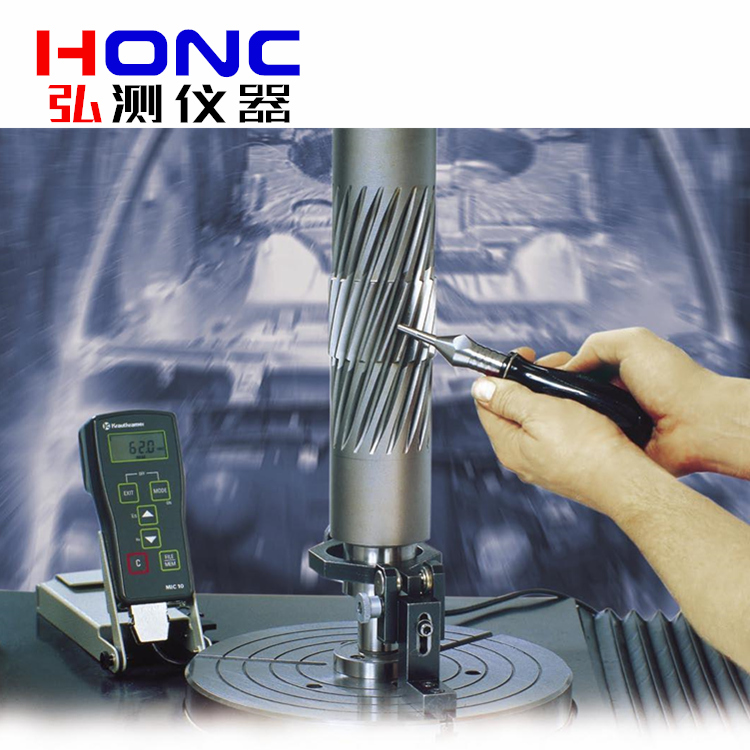

■   小巧方便的 MIC 10 为您的生活带来了便捷：您可以把它带到任何地方——测试大容器及管道的脚手架上，或要测试组件的任何地方。窄小的探头甚至可以让您在难以进入的位置进行测量，例如牙侧或齿轮根部。

■   您可在任何方向进行测量，例如在水平或头顶的位置测量。仪器支持及定位装置使得可同时进行两种操作，矫正探头位置及导向。

操作简便，性能优异，独特的数据处理

■   按下一个键，您就可以看到硬度测量设置读数的单值显示或有效算术平均值显示。对错误值的编辑非常简单，无需中断测量设置。警告阈值可调，当达到临界值时屏幕会显示并伴以声音警报。MIC 10 已设置对低合金和非合金钢的测量校准参数，同时您可方便地对其他材料进行重校准。

■   仪器也可针对特定测试要求进行自定义设置：可以禁用不需要的功能，如多种硬度制及重校准功能。这可以减少按键，简化操作。

■   在我们悉心研究过数据存储这个问题之后，开发出了 MIC 10DL ,它能为您提供可重复性的测试及文档处理支持。

■   存储卡作为内部存储器的补充，不仅能存储测量数据，还能存储与材料有关的仪器设置数据以及报告格式。您能根据存储卡中的数据对特殊材料进行仪器自动校准。报告可通过 MIC 10 的RS232C接口以设定的格式进行打印。操作同样简单：打开数据存储器或插入存储卡，进行测量。之后，完整的测量设置会被自动存储在下一个可用的存储空间。在今后的任何时间，数据都可被调用，显示以及打印。

■   界面程序UltraHARD系列让您可以将数据传输至电脑，并进行进一步的数据处理，如数据评估，统计以及文档制作。

 技术指标   Technical indicators

1、测量范围：20～1740HV、48～105HRB、20～68HRC、76～618HB、5～2250N/mm2(10Kg探头)；

2、标尺转换：HV, HB, HRC, HRB,N/mm2 (仅限连接上10 kgf手持式探头)根据DIN 50150, ASTM E 140进行转换；

3、显示范围：0～9999HV，48～105HRB，20～68HRC ，76～618HB，5～2250N/mm2；

4、显示：4位数字LCD显示，带有可调背光；

5、重量：大约300克；

6、尺寸：160 x 70 x 45 mm(W x H x D)；

7、允许周围环境温度：工作温度： -15°C至55°C(5°F至131°F)；

                                存储温度： -20°C至60°C(-4°F至140°F)；

8、电源：2个1.5V AA电池；

9、工作时间：背光不开情况下大约15小时；

10、接口(仅用于MIC 10 DL)：RS232C双向接口；

11、数据存储器(仅用于MIC 10 DL)：内部数据存储器可记录约1800个测量值，另有存储卡可存储约590个测量值。依据测量的设置决定测量个数。存储器溢出时会给出警告。

统计数据:平均值显示。

12、统计（对于MIC 10 DL）：可打印最大值，最小值，平均值，绝对和相对范围，绝对和相对标准偏差。

13、测量方法：在加载的情况下，通过UCI方法对维氏压痕进行评估。(顶角度136°)

MIC 10型 超声波硬度计的探头参数：

负载和压痕深度：

 标准配置   Standard configuration

主机、探头、探头电缆 、充电器/AC适配器、试块、操作手册、测试报告、手提箱
