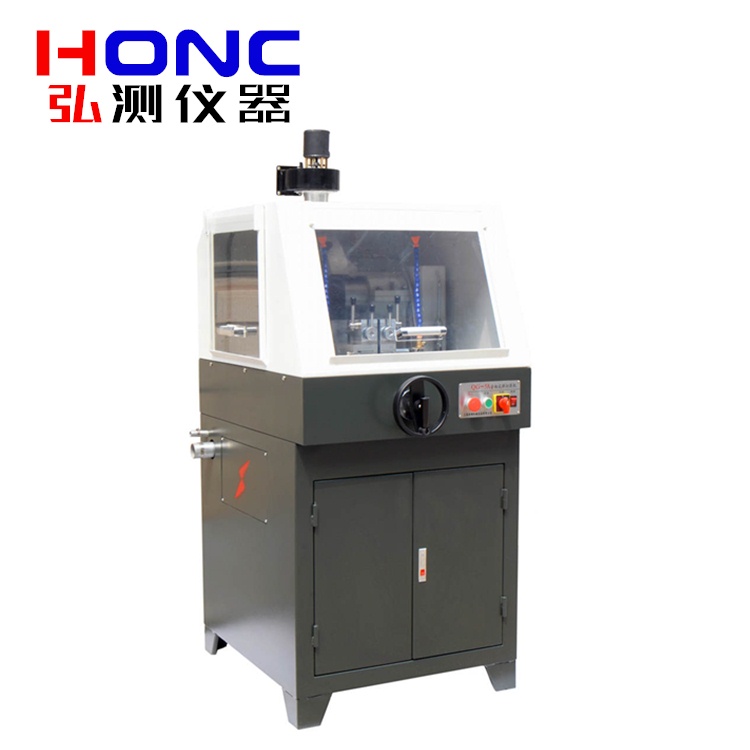

QG-5A型 金相试样切割机（100mm）

QG-5A型 金相试样切割机（100mm）

 产品简介   Product introduction

QG-5A型 金相试样切割机，此机的工作台面基本采用了不锈钢材料，装夹的夹具也采用了进口技术制造。

本机主要用来切割圆柱体和多角形及有凸台等不规则的一般金相试样材料，该机是采用双罩壳全封闭结构和双快速加紧机构。可保证在绝对安全状态下进行切割试样，该机装置有前后拖板，进给速度可操控。为避免在切割中因过热而烧伤试样材料的组织，该机配有强冷却系统，可避免试样在切割时表面的微烧伤，可增大切割截面，具有操作使用维护保养方便等优点，是切割不规则试样的设备。

本机可适用于金相、岩相试样材料的切割，采用低噪音防水电机，为保证能在安全状态下切取试样，本机采用全封闭双罩壳结构和快速夹紧装置，并附有冷却水箱（环保型），可使配置好的冷却液循环使用，可延长使用寿命和操作保养等方便，该机的内壳罩、钳口和共走台面等主要零部件采用不锈钢材料制成，是切割试样的设备。

 工作原理   Working principle

QG-5A型 多功能金相试样切割机，砂轮主轴在砂轮架轴承座里，电动机连接三角皮轮的传动而获得有效转速，主轮的摆动被切割的样件处在有效的位置，摇臂的摆动完成切割动作，工作台面上的快速夹紧装置，压杆可前后移动，使用方便，夹紧装置可自由拆卸、清洗，工作区域采用全封闭式结构，并有透明防护罩，供切割时观察。配有冷却水箱专供储存冷却液,切忌使用自来水作为冷却液。

对岩石、陶瓷等试样的切割，必须使用金刚石砂轮片才可切割(金刚石砂轮片需特殊订货)。

 性能特点   Performance characteristics

■   塑钢壳体，超大防震视

■   超大切割室，简易切割方式

■   手动切割方式

■   按键式控制系统，手动控制切割速度

■   封闭式切割，开机保护功能

■   双通道冷却系统，避免试样块烧

■   主机、冷却系统一体式

 技术指标   Technical indicators

 标准配置   Standard configuration

1、主机  1套

2、砂轮片  1片

3、水管  1根

4、水箱  1只

5、把手  2只

6、随机文件  1份

 选配附件   Optional accessories

A、普通型金相切割片：适合切割普通钢铁，铸铁及淬火钢等，硬度HRC30-65；

A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;

该系列产品切割硬度分为：A1 HRC≤45、A2HRC45-55、A3 HRC≥55

B、精致型金相切割片：适合切割高碳钢、高速钢及大直径高硬度淬火钢等，硬度HRC30-70；

B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;

该系列产品切割硬度分为：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55

C、专用型金相切割片：适合切割铜材、铝合金、非铁金属及非金属材料等；

C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;

该系列产品切割硬度分为：C1 HRC≤45、C2 HRC45-55、C3 HRC≥55

D、高档型金相切割片：适合切割高硬度黑色金属材料，硬度计HRC30-70；

D, high-grade type metallographic cutting discs: suitable for cutting ferrous metal materials with high hardness, hardness HRC30-70;

该系列产品切割硬度分为：D1 HRC≤45、D2 HRC45-55、D3 HRC≥55
