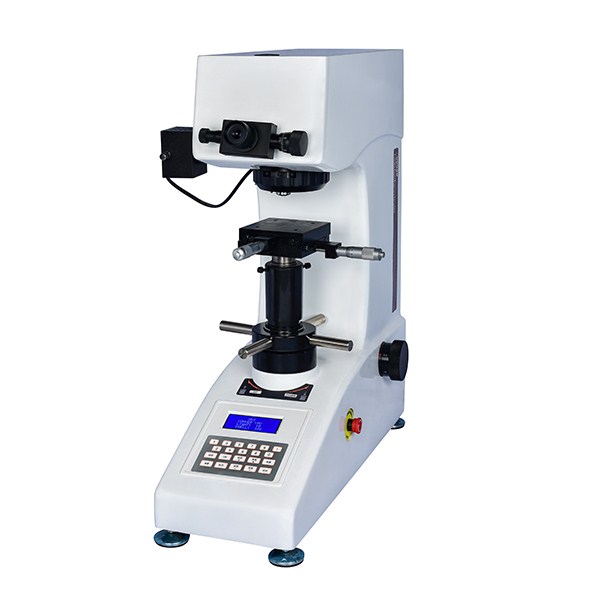

HV-10J型 手动转塔维氏硬度计
产品简介 Product introduction
手动转塔型维氏度计可以满足基本的维氏硬度测试要求，升级后的控制系统可以提供更多的测量数据，控制也更全面精准。
应用范围 Applications
该硬度计应用范围广，即适用于测定微小、热处理、碳化、淬火硬化层、金属箔、电线、薄硬化层、电镀层、表面覆层、钢、有色金属和微小及薄形试件、表面渗镀层等试件的显微硬度，特别适用于感应硬化或渗碳化等材料的内部硬度。还可用于测定玻璃、陶瓷、玛瑙、宝石等脆性材料的显微硬度，是科研机构、工厂及质监部门进行材料研究和检测的理想硬度测试仪器。
工作原理 Working principle
维氏硬度试验是用136°正菱形金刚石压头,以规定试验力（F）压入被测试物体的表面，经规定的保持试验力时间后，卸除试验力，用测微目镜测量试件表面的压痕对角线（d），计算压痕的锥形表面积所承受的平均压力（N/mm2），即维氏硬度值。
力、压痕大小的选择
在测量维氏硬度时，只要试件条件允许，尽量使用大试验力，测量相对比较准确。一般是硬材料用较大的试验力；软材料用较小的试验力。
按照习惯，压痕对角线长度在50um左右时测量更方便，但也要考虑材料的厚度。
参考：材料厚度≥1.5×压痕对角线长度
例如：材料厚度=0.1mm，则压痕对角线长度不能大于0.066mm。
这里满足：0.1≥1.5×0.066。
性能特点 Performance characteristics
1、 高级光学工程师设计的光学系统不仅图像清晰，还可作为简单的显微镜使用，亮度可调，视觉舒服，长时间操作不容易疲劳；
2、 工业显示屏上可直观显示硬度值，换算硬度，试验方法，试验力，保荷时间，测量次数，试验过程直观明了；
3、 铸铝壳体一次成型，结构稳定不变形，汽车烤漆档次高，抗划伤能力强，使用多年依然光亮如新；
4、 我司具备自行研发设计，生产加工的能力，我们的机器终身提供配件更换和维护升级服务。
技术指标 Technical indicators
参数名称 | 参数数据 |
维氏硬度标尺 | HV0.3,HV0.5,HV1.0,HV3.0 ,HV5.0,HV10.0 |
显示 | 自动读数菜单显示5位数的硬度值；4位数的对角线长度（D1，D2）试验力,保持时间,测试次数,返回 |
试验力（Kgf） | 0.3 、0.5 、1.0 、3.0、5.0、10.0 |
加载控制 | 自动（加载/保持/卸载） |
试验力保持时间(s) | 1~99 |
光通道 | 双光通道（目镜及CCD摄象通道） |
光学系统 | 物镜： 10× 20× 目镜：10× 总放大倍数：100× 200× 测量范围： 800μm 400μm 分辨率： 1μm 0.5μm |
硬度测量范围 | (5-3000)HV |
XY试台（选配） | 尺寸(mm):100×100 行程范围(mm):25×25 最小读数(mm):0.01 |
试件最大高度(mm) | 165 |
试件最大宽度(mm) | 130(从压头中心线至机壁距离） |
执行标准 | GB/T4340.2国家标准(GB/T4340.2 Chinese Standard), JJG151检定规程 ( JJG151 Inspection Rule ) |
电源电压 | AC220V/50HZ |
外形尺寸(mm) | 585×200×630 |
重量(kg) | 42 |
标准配置 Standard configuration
主机 | 1台 | 电源线 | 1根 |
砝码 | 3只 | 10X测微目镜 | 1只 |
十字测量平台 | 1只 | 维氏硬度块 | 2块 |
平口夹持台 | 1个 | 备用保险丝2A | 2只 |
水平调节螺钉 | 4只 | 产品合格证 | 1份 |
产品使用说明书 | 1份 | ||
